LC组件:
1、应用场景
该系列LC无功补偿组件,配合智能无功补偿控制器组成低压无功补偿系统,主要应用于谐波较大,负载变化不快速的无功补偿系统;以积木型式安装于低压无功补偿柜、就地补偿柜等低压无功补偿装置中!
2、产品特点
1)采用滤波专用电容器和电抗器,及优质的开关元件,可靠性高,寿命长;
2)客户在设计滤波器时,不用再进行复杂的计算及元件选型工作,使滤波器设计简单化;
3)利用制造企业的优势,所有组件在出厂前都经过精确调试,调谐精度高,滤波效果好;避免了常见的因元件参数偏差造成的滤波效果不理想现象,基本上不用进行现场调试。
4)安装方便,工作量小。
3、技术参数
1)额定电压:280V、300V、450V、480V、525V(可定制)
2)工作电源:AC 380V±20% 50Hz ± 10%
3)额定容量(容性无功功率):5~50kvar
4)虑除谐波次数:3、5、7、11、13
5)调谐精度:±3%
6)额定谐波电流含量:20%~200%(额定电容电流值)
7)损耗:≤6W/kvar
8)绝缘电压:3000V/min
9)最大允许过电压:1.1Un
10)最大允许过电流:1.3In
11)自放电:断电3min后电压降至50V以下(特别要求时可为1min)

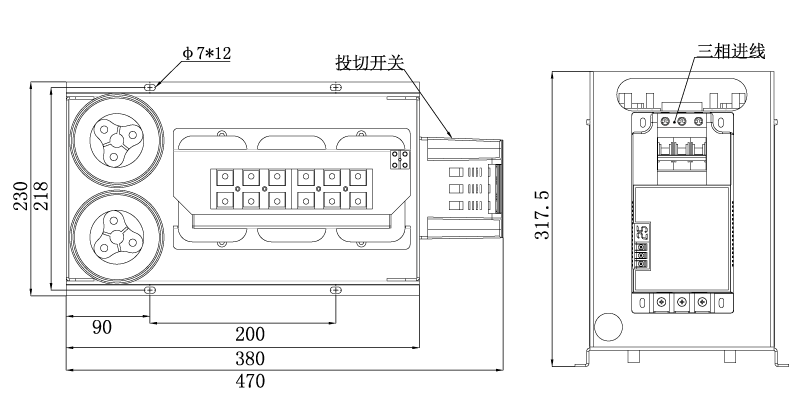

12)外形尺寸:
